關于ISO12233分辨率測試卡的使用說明

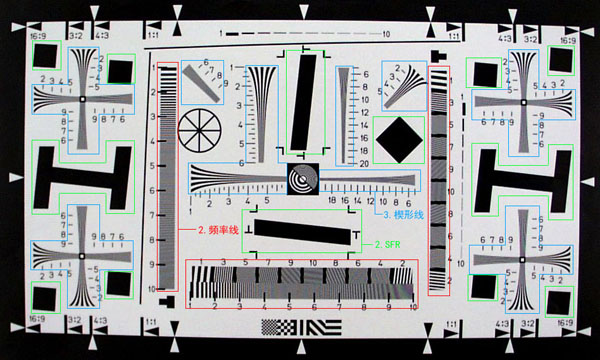

常用的分辨率測試有這3種形式
如上圖所示：
1、SFR測試
2、MTF測試（頻率線測試）
3、MTF測試（楔形線測試）
SFR測試必須用軟件測試，這里就不做過多的講解；
頻率線測試用肉眼觀察即可。如下圖：
我這里主要說明一下楔形線測試。
楔形線測試的優點：
1. 非常直觀，用肉眼就可以觀察；
2. 對測試要求相對SFR較低；
3. 數據覆蓋面大，比頻率線測試精確；
4. 可以用軟件輔助測試，得到更為精確的數據。
現在我來說怎么使用楔形線；
首先，我們需要強調一下ISO12233測試卡的拍攝取景區域，這個非常重要。

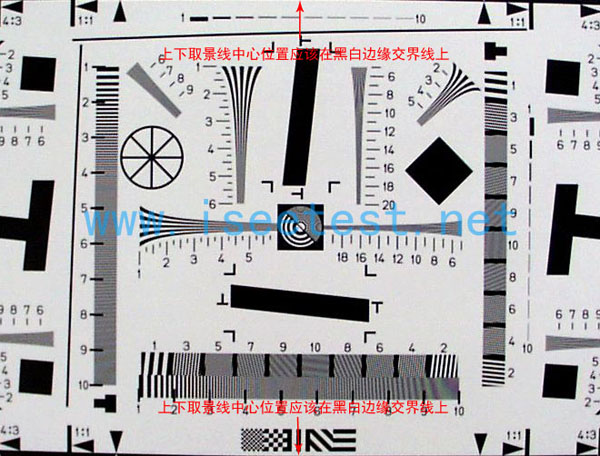

正確的取景應該是這樣的：
然后，我們需要選取楔形線進行分析；
選取楔形線方法是：楔形線的一端能夠區分黑白線，一端無法區分黑白線；
如圖：
最后，怎么根據楔形線得出分辨率的值；
1.肉眼看
如圖，我們可以看出該圖的黑白線能夠分清的部位是4.25左右；因?yàn)镮SO12233測試卡的標度是100X的；所以這里得出的測試結果就是425線。

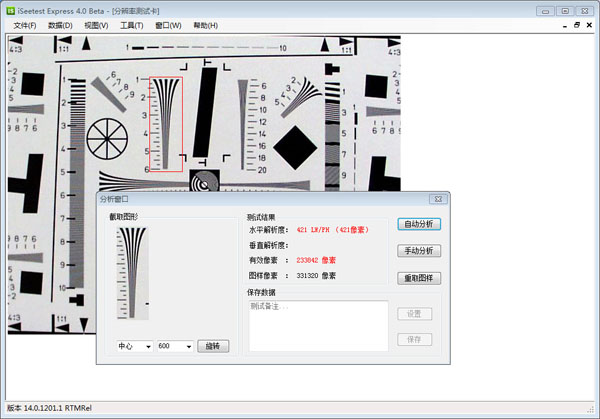

2.iSeetest自動分析
如下圖：
得出的測試結果是421線。

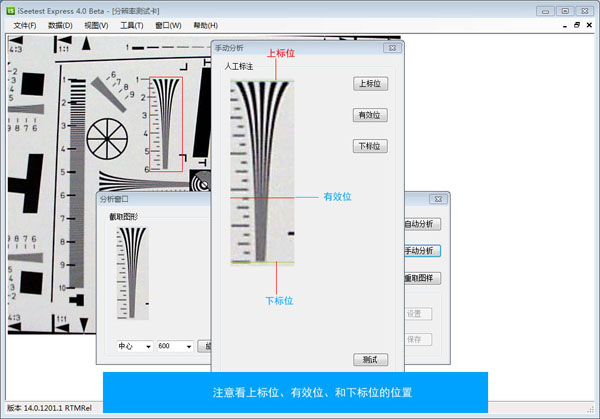

3.iSeetest手動分析
看下圖，
標好位置過后點測試；
得出的測試結果是418線。
可以看出，三種測試值是非常相近的，但是會有一定誤差，像這樣的誤差是在允許范圍內的。

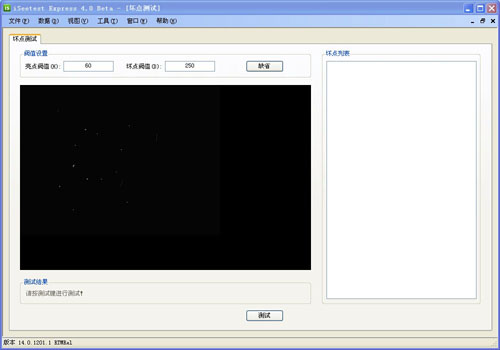

使用iSeetest進行亮點壞點測試
一、首先打開軟件，如圖：
二、點擊"文件>單項測試>均勻度" 選擇要分析的灰卡圖片打開；框選要分析的區域，如圖：

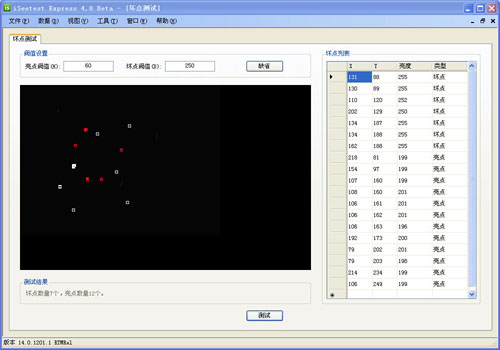

四、放開鼠標后，軟件會自動彈出分析出的測試結果；如圖：
使用iSeetest進行均勻度測試
一、首先打開軟件，如圖：
二、點擊"文件>單項測試>均勻度" 選擇要分析的灰卡圖片打開；框選要分析的區域，如圖：
四、放開鼠標后，軟件會自動彈出分析出的測試結果；如圖：
使用iSeetest進行灰階測試
一、首先打開軟件，如圖：
二、點擊"文件>單項測試>灰階" 選擇要分析的24色色卡圖片打開；如圖：
三、框選6個灰色色塊，注意必須選取色塊中心均勻部分；如圖：

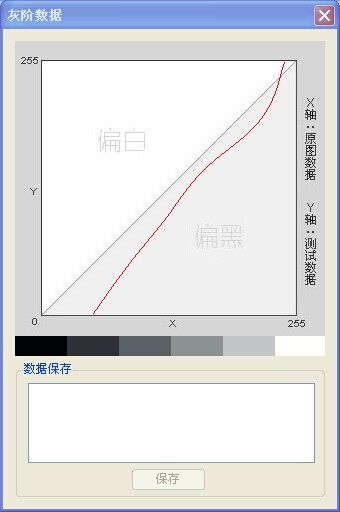

四、放開鼠標后，軟件會自動彈出分析出的測試結果；如圖：
使用iSeetest進行白平衡測試
一、首先打開軟件，如圖：
二、點擊"文件>單項測試>白平衡" 選擇要分析的24色色卡圖片打開；如圖：
三、框選6個灰色色塊，注意必須選取色塊中心均勻部分；如圖：

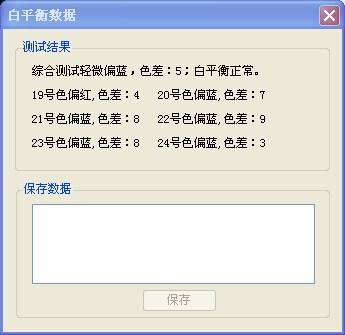

四、放開鼠標后，軟件會自動彈出分析出的測試結果；如圖：
使用iSeetest進行色彩還原測試
一、首先打開軟件，如圖：
二、點擊"文件>單項測試>色彩還原" 選擇要分析的24色色卡圖片打開；如圖：

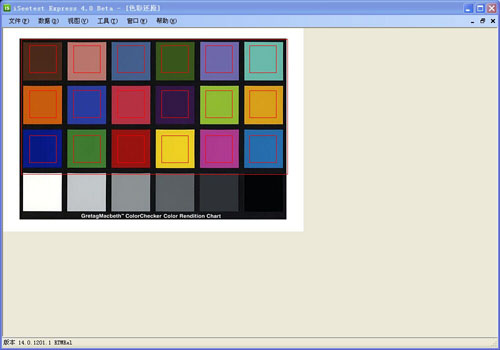

三、框選18個有色色塊，注意必須選取色塊中心均勻部分；如圖：

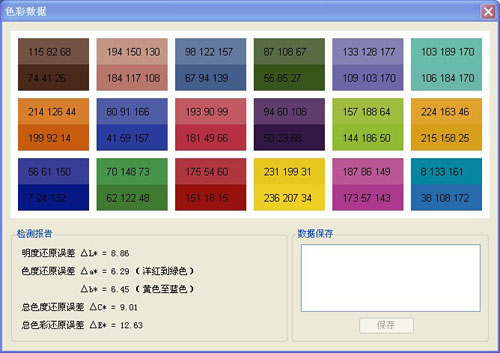

四、放開鼠標后，軟件會自動彈出分析出的測試結果；如圖：
使用iSeetest進行24色色卡綜合測試
一、首先打開軟件，如圖：
二、點擊"文件>綜合測試>24色色卡" 選擇要分析的24色色卡圖片打開；如圖：
三、框選24個色塊，注意必須選取色塊中心均勻部分；如圖：
四、放開鼠標后，軟件會自動彈出分析出的測試結果；如圖：
使用iSeetest進行解析度的測試
一、首先打開軟件，如圖：

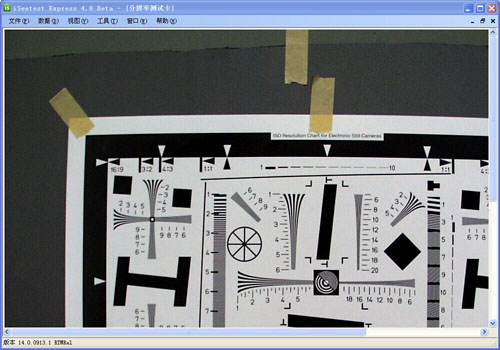

二、點擊"文件>單項測試>解析度" 選擇要分析的ISO12233圖片打開，如圖

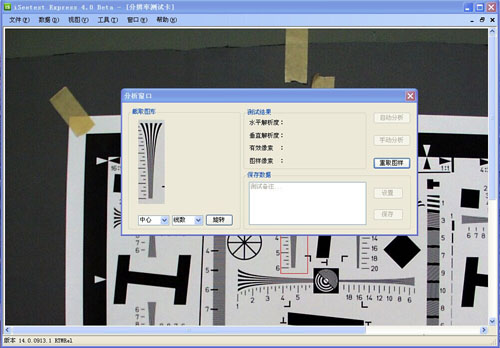

三、選擇要分析的楔形線，松開鼠標及彈出分析窗口，如圖。

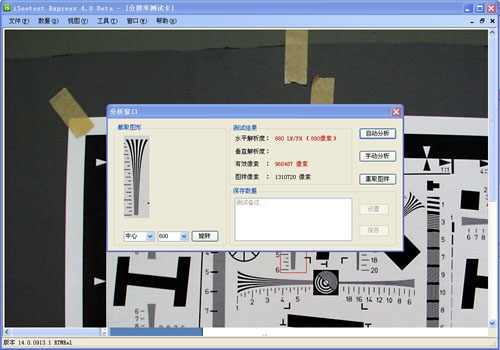

四、選擇分析的線數，點擊自動分析，軟件將會分析出測試結果。

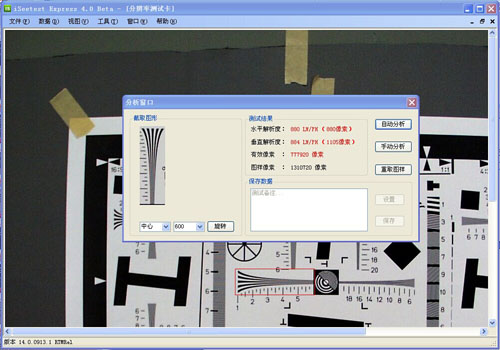

五、點擊重新取樣，重新選擇楔形線；選擇分析的線數，旋轉圖形，點擊自動分析，面就是一個完整的攝像頭水平解析度、垂直解析度和有效分辨率（有效像素）的測試結果。
六、iSeetest還有其他很多有用的功能，這里簡單介紹一下手動分析功能。重新打開一個測試卡窗口，框選楔形線，如圖：
七、選擇線數，點擊手動分析；如圖：

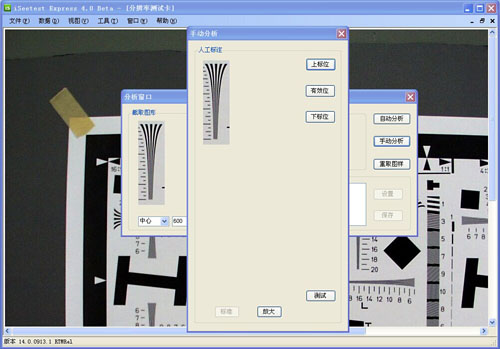

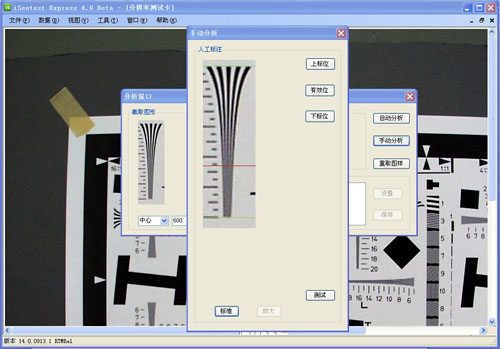

八、放大，標出上標位、有效位、下標位，如圖：
九、點擊測試，得出測試結果，如圖；手動分析在圖像質量很差或者圖像有瑕疵，軟件不能自動分析時非常有用，也可以同時用手動分析來驗證自動分析是否準確，可作為統計數據的補充。
